Specificaties

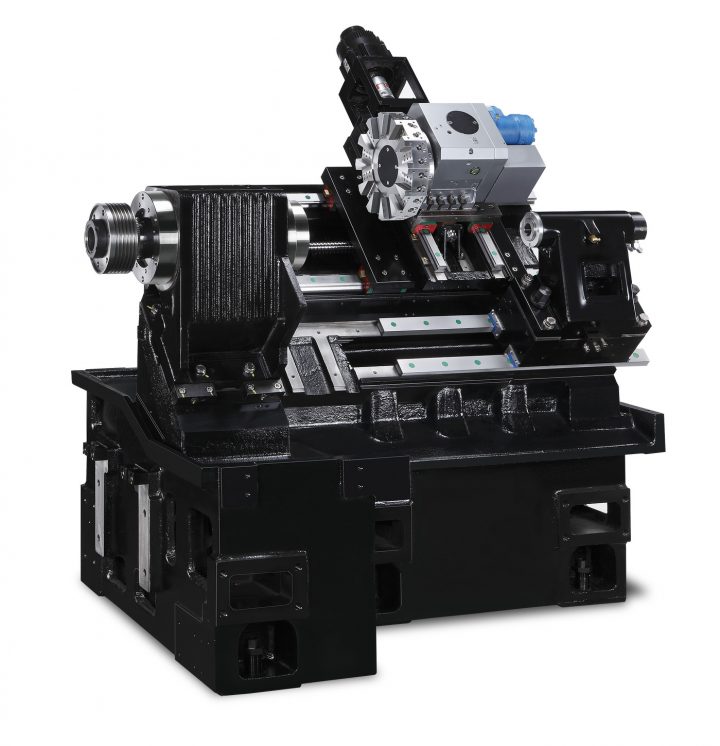

	TM 6 i
Bereik
Afstand tussen de centers(mm)	403
Schommel over bed diameter (mm)	405
Schommeling over dwars dia diameter (mm)	240
Maximale draai diameter (mm)	215
Maximale draailengte (mm)	318
Maximale draaidoorvoer (mm)	45
Slag
X-as slag (mm)	170
Z-as slag (mm)	356
Y-as slag (mm)	-
W-as slag (mm)	-
Hoofdspindel
Maximale toerental (1ste versnelling) (U/min)	-
Maximale toerental (2de versnelling) (U/min)	6
Maximale koppel (1ste versnelling) (nm @ U/min)	-
Maximale koppel (2de versnelling) (nm @ U/min)	113 @ 1,090
Spindelkoppel (kW @ U/min)	13 @ 1,090
Spindel opname	A2-5
Diameter van de klauwplaat (mm)	152
Gereedschapswisselaar
Type opname	VDI 20

Aantal gereedschappen	12
De steel van het hulpmiddel (mm)	16 x 16
Maximale gereedschapsdiameter (mm)	25
Sub-spindel
Maximum snelheid (U/min)	-
Maximum koppel (nm @ U/min)	-
Spindel vermogen (kW @ U/min)	-

Aangedreven gereedschappen
Maximale snelheid (U/min)	-
Maximale koppel (nm)	-
Spindel vermogen (kW @ U/min)	-
Voeding
Ijlgang x-as (m/min)	19
Ijlgang z-as (m/min)	24
Ijlgang y-as (m/min)	-
Ijlgang w-as (m/min)	-
Onderdelen catcher
Maximale deel grootte op catcher (mm)	135 x 106 x 65
Machine afmetingen
Machine hoogte (mm)	2.135
Vereiste vloeroppervlak (lengte x breedte in mm),	4,043 x 2,507
deuren open, incl. bedieningsunit en spanentransporteur
Gewicht van de machine (ca. kg)	3.18
