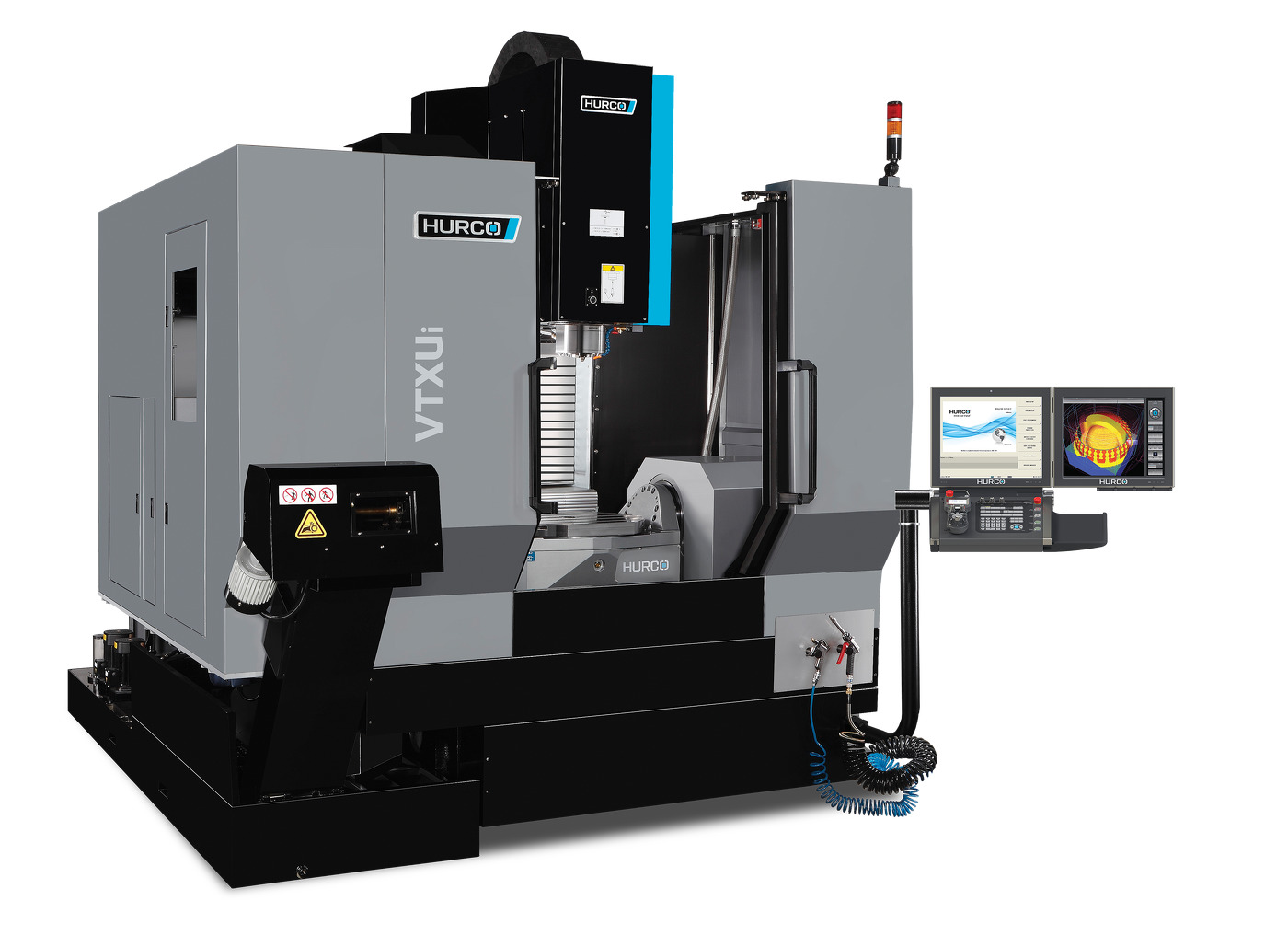

VTX Ui 48
| Maximale x-slag van deze machine | 800 |
| Maximale y-slag van deze machine | 700 |
| Maximale z-slag van deze machine | 510 |
| Maximale spindelsnelheid van deze machine | 12000 |
Brochure
Hurco 5 axis brochureSpecificaties
| VTXUi | ||||||
|---|---|---|---|---|---|---|
| Tafel: | ||||||
| Tafelafmeting / roterende tafel Ø (mm) | Ø 610mm X 530 flat | |||||
| Maximale tafelbelasting (kg) | 400 | |||||
| Maximale gewicht op de draaitafel (kg) | - | |||||
| Afstand Spindelneus naar tafel min/max (mm) | 150 - 660 | |||||
| T-sleuven (mm) | 5 x 18 | |||||
| Bereik | ||||||
| X-as slag (mm) | 800 | |||||
| Y-as slag (mm) | 700 | |||||
| Z-as slag (mm) | 510 | |||||
| A-as (*) | -0.27272727272727 | |||||
| B-as (°) | - | |||||
| C-as (°) | 360 | |||||
| Spindel | ||||||
| Maximale spindel toerental /gereedschapsopname | 12,000 / Sk-40 | |||||
| Maximale spindel vermogen (kW/rpm) | 18 @ 720 | |||||
| Maximale spindelkoppel (nm) | 237 | |||||
| Automatische gereedschapswisselaar | ||||||
| Aantal plaatsen in het magazijn | 48 / 96 | |||||
| Maximale gereedschapsdiameter (mm) | 75 | |||||
| Maximale lengte van het gereedschap (mm) | 280 | |||||
| Gereedschaps wisseltijd (SEC) | 3 | |||||
| Maximale gewicht van gereedschap (kg) | 7 | |||||
| Voeding | ||||||
| Ijlgang XYZ (m/min) | 35 / 35 / 35 | |||||
| Voeding (m/min) | 22.9 | |||||
| A-as Maximale toerental | 16.6 | |||||
| B-as Maximale toerental | - | |||||
| C-as Maximale toerental | 16.6 | |||||
| Details | ||||||
| Power rating/volledige belasting kVA | 47.2 | |||||
| Gewicht van de machine (kg) | (48) 12,500 | |||||
| (96) 13,000 |
