Specificaties

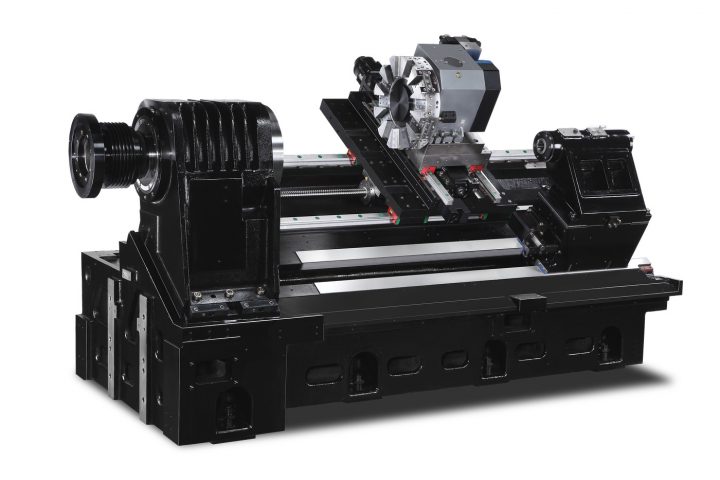

	TM 12 i
Bereik
Afstand tussen de centers(mm)	1006
Schommel over bed diameter (mm)	680
Schommeling over dwars dia diameter (mm)	510
Maximale draai diameter (mm)	395
Maximale draailengte (mm)	974
Maximale draaidoorvoer (mm)	104
Slag
X-as slag (mm)	305
Z-as slag (mm)	1.016
Y-as slag (mm)	-
W-as slag (mm)	-
Hoofdspindel
Maximale toerental (1ste versnelling) (U/min)	-
Maximale toerental (2de versnelling) (U/min)	2.8
Maximale koppel (1ste versnelling) (nm @ U/min)	-
Maximale koppel (2de versnelling) (nm @ U/min)	606 @ 870
Spindelkoppel (kW @ U/min)	55 @ 870
Spindel opname	A2-11
Diameter van de klauwplaat (mm)	305
Gereedschapswisselaar
Type opname	VDI 40

Aantal gereedschappen	12
De steel van het hulpmiddel (mm)	25 x 25
Maximale gereedschapsdiameter (mm)	40
Sub-spindel
Maximum snelheid (U/min)	-
Maximum koppel (nm @ U/min)	-
Spindel vermogen (kW @ U/min)	-

Aangedreven gereedschappen
Maximale snelheid (U/min)	-
Maximale koppel (nm)	-
Spindel vermogen (kW @ U/min)	-
Voeding
Ijlgang x-as (m/min)	19
Ijlgang z-as (m/min)	24
Ijlgang y-as (m/min)	-
Ijlgang w-as (m/min)	-
Onderdelen catcher
Maximale deel grootte op catcher (mm)	250 x 160 x 123
Machine afmetingen
Machine hoogte (mm)	2.239
Vereiste vloeroppervlak (lengte x breedte in mm),	6,129 x 3,367
deuren open, incl. bedieningsunit en spanentransporteur
Gewicht van de machine (ca. kg)	6.7
